famille (pour recherche)

L’installation des familles se fait dorénavant via Autodesk Access (nouveau nom de Autodesk Application) ➔ Afficher tous les produits et les services (pour accéder aux contenus du site Autodesk ➔ Mises à jour produit et télécharger le contenu français).

Pour information sur notre blog vous retrouverez les liens pour les installations pour toutes les versions antérieures.

Observation :
Pour ceux qui ont installé les contenus dès la sortie (avant le 19 avril 2023), il manque beaucoup de gabarits de familles.
Il est donc conseillé de désinstaller les contenus, de les retélécharger et de les réinstaller.

Nouveautés - Interface

Fichiers exemples

Des maquettes plus évoluées sont proposées en exemple. Elles peuvent être superposées et montrent toutes les disciplines d’un projet : Maquettes architecturale, structure et MEP.

La maquette architecturale est très riche, elle présente des phases avec des modénatures de patrimoine et une arborescence plus complexe.

Vous pourrez naviguer dans ces maquettes pour avoir des exemples d’objets modélisés, de feuilles etc (avec toujours les boutons « ? » bleus qui vous renvoient vers l’aide en ligne d’Autodesk).

Thème sombre

Il est possible de disposer d’un environnement sombre (pour les nostalgiques d’Autocad !)

Fichier > Options > Couleurs > Thème de l’interface

Avec la possibilité de garder la zone de dessin clair : Onglet Vue > Thème zone de dessin.

Revit Dark mode

Modérnisation des icônes

+ de 2000 icônes ont été modernisées (=redesignées pour correspondre au mode sombre).

Nouveau style visuel "Textures"

Style réaliste sans les éclairages.
(permet de vérifier les réglages des rendus d’apparence des matériaux)

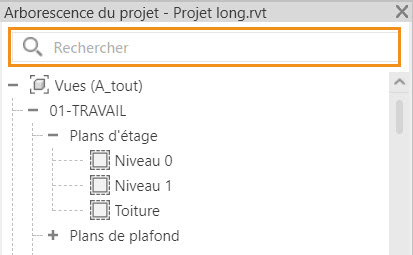

Bouton "RECHERCHER" en haut de l'arborescence

Remplace le clic droit > Rechercher et permet plus facilement de retrouver une vue.

Revit rechercher arborescence

Mes informations

Accessible depuis la page d’accueil.

Analyse « intelligente » de votre utilisation du logiciel. Autodesk vous proposera des suggestions d’amélioration de votre pratique.

Revit rechercher arborescence

+ De boites redimensionnables

Types de vignettes
Nouvelle vue de légende
Enregistrer la sélection
Demi-teinte/Niveau en fond de plan
Choix de couleurs du système
Plan de construction
Importer l’épaisseur de ligne
Vérification orthographique
 Nouvelle vue de dessin
Charger la sélection
Création d’un groupe
Insérer des éléments 2D
eTransmit
Vue de départ
 Notes d’identification
Nouveau plan
 Niveaux de détail
 Exporter une image
 ID des éléments de la sélection
 Modifier le libellé

Nouveautés - Modélisation

Les solides topographiques

C’est LA grande nouveauté de Revit 2024 et ce qui la rend si séduisante car cette nouvelle catégorie et ses outils de modifications vont grandement faciliter la modélisation des terrains.

Les solides topographiques sont des familles systèmes avec des couches et des épaisseurs.

Les modifications sont possibles par « Modifier les sous éléments » avec la possibilité d' :

Ajouter un point avec les options ABSOLU / LE LONG DE LA SURFACE pour l’altitude

  • Ex : faire une noue (points à 0 puis -1)
  • Possibilité de référer au point de topographie (sous réserve que vous ayez renseigné l’altitude de votre projet)

Ajouter des ligne de scission

Revit solides topographiques

Les solides topographiques peuvent être coupés avec des murs / des fondations etc…

Ils peuvent aussi être coupés par des VOLUMES (disparation de l’outil Terre-plein).

Les volumes offrent beaucoup plus de possibilités :

 Des décaissés avec des bords non verticaux

 De modéliser des solides topographiques sur des constructions (terrasses plantées)

 De creuser le terrain (tunnels ou autres)

Des plateformes avec des dévers

Le paramétrage de l’affichage des courbes dépend de chaque type de solide.

On peut utiliser l’outil SCINDER pour découper des zones et affecter un autre type de solide topographique (pour modéliser une route par exemple).

On espère vivement que les outils vont s’étoffer et que l’on pourra enfin modéliser des éléments spécifiques à la catégorie route, avec, qui sait, une catégorie ou une sous-catégorie spécifique pour les bordures.

Outil SOUS DIVISER remplace sous-régions
Mais attention ces zones ont une surépaisseur donc, suivant les cas il faudra préférer une modification avec l’outil scinder.

Calcul des volumes supprimés toujours possibles dans les nomenclatures.

 Étape préalable : zone nivelée

 Nouvelle nomenclature de Solide topographiques (avec famille et type / Déblais / Remblais et Déblais Remblais net)

Les fichiers des anciennes versions peuvent être mis à niveau avec la fonction « Générer le solide topographique »

 L’ancienne Topographie sera conservée

 Les terre pleins seront supprimés, il faudra découper le solide topographique avec un volume

 Les sous-régions seront transformées en sous-division dont il faudra régler l’épaisseur (ou scinder le solide)

Notre déception

Avec tout cela, ils n’ont toujours pas rendu les libellés sur courbes transparentes !
Nous vous invitons à voter pour cette amélioration sur la plateforme revit Idea (dont sont issus la majorité des nouveautés et mises à jour).

Ameliorations apportées à la coupe de géométrie

Catégories / sous-catégories pouvant être utilisées pour COUPER et être coupées :

Solide topographique
Plafonds
Bord de dalle
Sol
Sous-face du toit
Toit
Bord de toiture
Gouttière
Forme vide de volume
Murs
Fondations
Profils en relief

Aligner les motifs de surface

Nouvelle option disponible pour la commande Aligner  : « Face sélectionnée » pour l’alignement des motifs (et plus uniquement Surface entière).

Trajectoire de soleil dans les vues en perspective

La trajectoire du soleil est activable dans les vues en perspective (et plus uniquement dans les vues isométriques).

Études ensoleillement en secondes

Gain de précision avec des incréments de 15, 60 et 45 secondes.

Pour régler cela, il faut accéder aux paramètres du soleil.

Paramètres du soleil accessible depuis le ruban (de l’étude d’ensoleillement)

Paramètre de hauteur pour les zones de définition

On peut dorénavant saisir une hauteur précise dans les propriétés des zones de définition.

Nouveautés - Interoperabilité / collaboration

Améliorations apportées à Revit vers Twinmotion

Revit solides topographiques

Rappel : Depuis Revit 2023.1, Twinmotion est téléchargeable gratuitement et le plug-In est intégré dans Revit.

Revit 2024, offre une option de synchronisation automatique est désormais disponible.

Onglet Vue > Twinmotion > Synchronisation automatique

Conseil : vous pourrez explorer la maquette architecturale d’exemples pour voir des images de rendu obtenue avec Twinmotion.

Lier des modèles de coordination

Revit lier navisworks

Liez des fichiers Navisworks (fichier NWD ou NWC) ou des formats de fichier affichables dans Autodesk Docs avec la possibilité de lier directement depuis Autodesk Docs (plus besoin de les télécharger).

Accès aux propriétés des objets des modèles de coordination

Y compris ceux liés depuis Autodesk Docs.

Accrochages aux objets des modèles de coordination

Attention :

Seuls les accrochages aux extrémités sont possibles et cela UNIQUEMENT dans les vues 3D.
Ces points d’accrochages ne permettent pas de placer des cotes sur les objets des modèles de coordination.
Sert donc pour MESURER (dans les vues 3D)

Insight - Aperçu technique

Permet de fournir des informations sur les impacts du carbone incorporé.

Attention : il faut au préalable avoir installé le complément depuis Autodesk Access.

Revit impact carbone

Nouveautés - Graphisme

Boite de dialogue carnets de couleurs

Revit 2024 offre un accès aux nuanciers PANTONE /RAL avec équivalence RVB.

Revit carnet de couleurs

Amélioration de l'ordre de tracé des éléments 2D dans les familles

On a la possibilité des gérer la position Arrière plan / premier plan des zones de pochage 2D dans les familles.

Nouveautés - Traitement de données

Nomenclatures de nuages de révision

On peut enfin faire des nomenclatures de nuages de révision !!!

On peut y inclure des information sur les nuages / les révisions / les vues et les feuilles aussi.

Attention : les nuages de révision des fichiers liés ne sont pas inclus.

On peut également créer des paramètres partagés ou des paramètres de projet en occurrence pour les nuages de révision.

Classement des paramètres de projet

Les utilisateurs réclamaient de pouvoir réorganiser les paramètres (car l’ordre de création et/ou d’intégration dans le projet est ce qui prévaut).

Autodesk a décidé dans cette version de Revit 2024, de les classer par ordre alphabétique et cela est une TRÈS MAUVAISE NOUVELLE pour ceux d’entre vous qui ont un gabarit personnalisé !

Pour que cela change, il faut voter pour pouvoir organiser ses paramètres de projet (comme pour les familles avec les boutons monter / descendre) :

On compte sur vos votes ! 🚀

Nouveautés - Mise en page et impression

Redimensionner les lignes des nomenclatures sur les feuilles

Revit2024 redimensionner lignes

Option accessible depuis les propriétés de la nomenclature mise en page. (réglage pour toutes les lignes ou certaines)

Ouvrir la feuille depuis la vue de dessin

Avec un clic droit directement dans la zone de dessin.
Avant cela était possible depuis l’arborescence uniquement

Mettre en page plusieurs vues sur une feuille

En les sélectionnant dans l’arborescence avant de les glisser sur la feuilles (conseil : ne faites pas comme Agathe dans la vidéo et préparer vos vues avant ! (cadrages et échelle)

Nouveautés - La structure

Armatures : + d'options d'alignement de trajectoire pour les armatures de formes libres

Revit alignement armatures

Activer/Désactiver l'orientation du cadre pour une distribution alignée d'armature de forme libre

Revit orientation armatures

Armatures : ajouter des schémas de barres de façonnage sur les dessins d'armatures

Revit orientation armatures

Couleurs et motifs des charges surfaciques

 Il est plus facile de distinguer et de modéliser les charges dans les vues en plan et les vues 3D.

Revit2024 couleur et motifs de charges surfaciques

Armatures : possibilité d'inclure des schémas de façonnage dans les nomenclatures

Revit façonnage nomenclatures

Modèles analytiques : association d'éléments physiques et analytiques personnalisés

Pour mieux coordonner les mises à jour dans les modèles physiques et analytiques.

Exemple : associer plusieurs groupes de fonctions analytiques pour représenter un sol physique unique, plusieurs poutres associées à un seul membre analytique à plusieurs travées, etc.

Amélioration de la documentation SDK des assemblages en acier

Rapport de résultats détaillés pour mieux gérer les assemblages en acier

Utiliser les informations générées dans le rapport détaillé pour mieux gérer vos assemblages en acier.

Vous pouvez facilement identifier et suivre les assemblages qui ont été placés, les situations dans lesquelles des assemblages existaient déjà et les situations dans lesquelles aucun assemblage n’était applicable.

Amélioration des charges analytiques

Vous disposez à présent de nouveaux outils pour appliquer des charges de point, de ligne et de surface

Vous pouvez également copier des charges vers d’autres hôtes.

Nouveautés - MEP

Création d'un modèle analytique d'énergie par éléments dans une vue 3D

Utiliser une zone de coupe, des filtres de vue ou des remplacements de visibilité/graphisme pour afficher des éléments dans une vue 3D et inclure uniquement ces éléments lorsque vous générez le modèle analytique d'énergie.

MEP ELEC : Amélioration analyse éléctrique pour les études préliminaires

Demande de charge et facteurs de charge pour les composants électriques analytiques

MEP CVC : Calculs de débit et de pression pour les éléments de fabrication MEP

MEP CVC : Raidisseurs de gaines de fabrications MEP

Mep CVC : Calculs bases sur le réseau pour les réseaux de gaines de conception

MEP ELEC : Définir les ensembles de charges pour les charges non simultanées

Appareils en veille

Conserver l'orientation de l'annotation ajoutée aux bouches d'aération

Nouveautés - Dynamo

Mise à jour Dynamo 2.17

Intègre des recommandations de noeuds optimisés par l'apprentissage automatique.

Lecteur Dynamo

-        Nouveau visualiseur de problèmes

-        Nouvelle boîte de dialogue Dépendances du graphique qui permet une meilleure visualisation

-        Deux nouveaux exemples de graphiques sont disponibles : Placement aléatoire des occurrences de familles et Avertissements – Isolement des éléments.

Celui-ci peut remplacer un plug in que nous recommandons « Isolate Warnings » (présenté dans notre article sur notre blog sur le sujet)

-        Les images sont disponibles en sortie dans le Lecteur Dynamo.
