Toute l'équipe a testé cette nouvelle version de Revit. Nous sommes ravis de vous la présenter.

Tout d'abord, un petit rappel des mises à jour 2021.1 et 2021.2 intégrées à cette nouvelle version :

- Les vues partagées auxquelles nous avions consacrées un article en septembre 2020 car elles améliorent considérablement la communication avec les intervenants qui ne disposent pas de Revit. Nous en reparlerons dans la suite de l'article car elles ont été améliorées.

- La réinitialisation des coordonnées partagées (Gérer > Coordonées > Réinitialiser les coordonnées partagées).
Le point de topographie est alors repositionné sur l’origine interne sans conséquence sur le fichier lié qui a servi au géoréférencement.

La version 2022 est très riche de nouveautés que nous allons vous présenter par thèmes suivant que ces nouveautés concernent :

La modélisation
Les familles
La collaboration / La communication
L'interopérabilité entre logiciels
Le traitement des données
Les annotations
Le graphisme
Les autres nouveautés

Nouveautés - modélisation

Modélisation de murs avec des épaisseurs variables

Les modeleurs de bâtiments existants vont adorer cette nouveauté !
Il est enfin possible de modéliser facilement ce type de mur.
Dans les propriétés du mur, il suffit de régler le paramètre SECTION sur trapézoïdal

Conditions : une seule couche du mur peut avoir une épaisseur variable et les fruits se définissent uniquement en valeurs d'angle (avec une valeur pour le côté extérieur et un pour l'intérieur).

Heureusement ce paramètrage d'angle qui se fait par défaut dans le type du mur peut se faire par occurence grâce à la fonction "Remplacer les propriétés du type".

Murs epaisseur variable Proprietes Revit 2022
Murs epaisseur variable Revit 2022


Modification du profil d'un mur incliné (ou variable)

La possibilité d'incliner les murs avait fait son apparition avec la version 2021, mais on ne pouvait pas en modfier le profil. C'est dorénavant possible.

Les couches non porteuses d'un mur peuvent être masquées en plan

 Cela est rendu possible, dans les propriétés de Visibilité / Graphisme,  grâce à l'apparition d'une sous-catégorie de murs "Couches non porteuses"

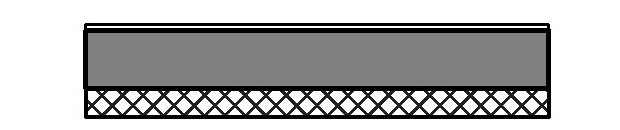

Murs couches non porteuses Revit 2022
Murs couches non porteuses invisibles Revit 2022

Ceci n'est pas possible dans les vues de Détail Faible.

En revanche, nous regrettons que ce ne soit pas possible en coupes ni pour d'autres catégories telles que les sols et les toits.

L'amélioration de l'outil trajectoire avec des outils complémentaires :

Pour en savoir plus sur la Trajectoire : consultez notre article sur les nouveautés Revit 2020

Trajectoires multiples:

Trajectoire_Trajctoires multiples Icone Revit 2022

Il est dorénavant possible, quand cela est faisable,  de créer simultanément plusieurs trajectoires.

Analyser ► Analyse de l’itinéraire ► Trajectoires multiples (préciser la distance de séparation minimale)

Trajectoire multiples Revit 2023

Indicateur unidirectionnel :

Trajectoire_Indicateur unidirectionnel Icone Revit 2022

Elément qui permet de préciser la direction de la trajectoire (pour imposer un sens de passage)

Contenu de personnes :

Trajectoire_contenu de personnes Icone Revit 2022

Place des familles dans le modèle qui inclue un rayon de distanciation. Ce rayon bloque les trajectoires de déplacement.

Le rayon de distanciation physique (et sa visibilité) sont paramétrables dans les propriétés de type de cette nouvelle famille.
Pour personnaliser cette famille vous pouvez la modifier et intégrer un autre personnage (Element de détail).

Grille spatiale :

Trajectoire_grille spatiale Icone Revit 2022

Permet d’analyser visuellement les exigences spatiales en matière de distantanciation. La grille spatiale est une zone remplie appliquée à une pièce et dont on spécifie le motif et l’espacement.

A noter : la grille spatiale n'est pas mise à jour lorsque la pièce dans laquelle elle a été créée est modifiée et elle ne permet pas de disposer automatiquement des contenus des personnes.

L'affichage et la modification des quadrillages dans les vues 3D

Pour afficher les quadrillages dans une vue 3D :

  • Propriétés de la vue 3D > Afficher les quadrillages (rubrique Graphismes) > Modifier
  • Cocher la / les case(s) correspondant au(x) niveau(x) sur lesquels vous souhaitez afficher les lignes de quadrillages

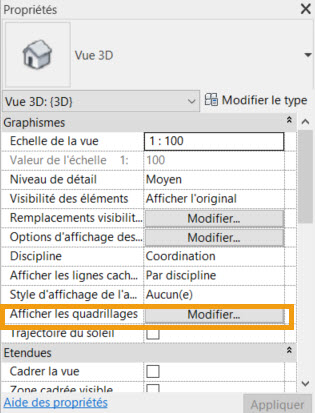

Affichage plan de reference 3D_Proprietes Revit 2022
Affichage plan de reference 3D Revit 2022

 La mémorisation des paramètres des outils de modification d'une session à l'autre

Jusqu'à présent, seul l'outil déplacer conservait le réglage de ces paramètres. Outils et paramètres concernés :

SYMETRIE : Copier
ALIGNER : Alignement multiple
DECALER : Valeur numérique, Copier
ECHELLE : Mode graphique, Valeur numérique
ROTATION : Détacher,  Copier
RESEAU : Groupe, 2e ou dernier, Contrainte
SCINDER : Supprimer les segment, Espace entre les joints

 La conception générative

La conception générative proposée par Autodesk (et dont l'accès à été facilité depuis revit 2021) permet, sans Dynamo,  de générer rapidement des options de conception en fonction d’objectifs, de contraintes et de données d’entrée.
ATTENTION : la conception générative est disponible uniquement pour les abonné(e)s AEC Collection

Pour cette version 2022, trois autres types d’étude sont disponibles : Randomiser le placement d’objetsPlacement d’objets sur une grille et Placement d’objets sur une grille incrémentée.

Nouveautés - les familles

Les familles proposées par Revit sont accessibles via le cloud Autodesk

Insérer ► Charger depuis la bibliothèque ►  Charger la famille Autodesk. Ceci permettra d'alléger vos ordinateurs (la contrainte : il faut continuellement être connecté à Internet)
Le navigateur proposé est assez intuitif, il présente des aperçus. Il vous permettra de trouver facilement vos familles.

Si vous préférez télécharger la bibliothèque complète, il faut dorénavant utiliser l’application de bureau Autodesk et mettre à jour « French Content for Revit 2022 »

8 nouvelles catégories ont été créées :

 - Équipement du service alimentaire
 - Équipement médical
 - Protection contre les incendies
 - Circulation verticale (très pratique pour enfin identifier les ascenseurs !)
 - Appareils audiovisuels
 - Signalisation
 - Aménagement
 - Structures temporaires (pour les projets d'évènementiels et / ou les échaffaudages par exemple)


Pour mémoire vous pourrez modifier vos familles existantes pour en changer la catégorie.

Les familles chargeables peuvent être créées à l’aide des catégories d’infrastructures existantes suivantes  :

 - Routes
 - Culées
 - Roulements
 - Piles
 - Structure de pont
 - Câbles de pont
 - Tabliers de pont
 - Gestion des vibrations
 - Joints de dilatation
 - Tendons de structure
Pour mémoire la discipline Infrastructure a fait son apparition en 2021

Pour le rendu, les contenu RPC ont été étoffés afin de rendre le contenu photoréaliste plus riche

Charger une famille RPC.
A noter pour les véhicules, la famille s’appelle encore RPC Coccinnelle, il conviendra de la renommer.

Pour charger ces nouveaux contenus : dans les propriétés du type ► Cliquer sur le bouton d’apparence de rendu ► Sélectionner une classe ou <Toutes> dans la bibliothèque d’apparence de rendus.
28 nouveaux RPC de personnages, véhicules et meubles ont été intégrés.

Rpc Revit 2022

Nous regrettons que la représentation en plan (vues non réalistes) ne soient pas mises à jour et que ces nouveaux éléments RPC ne soient pas pris en charge dans le rendu Cloud.

En bref : rien n’égalera un traitement de rendu avec ENSCAPE (ou VRay) qui permet de disposer de bibliothèques d’objets bcp plus importantes qui alourdiront moins votre modélisation.

Nouveautés la collaboration / la communication

Le partage des vues 2D est rendu possible.

Grâce aux partages des vues, il est possible d'échanger avec des interlocuteurs ne disposant pas de Revit car ceux-ci peuvent ajouter des commentaires et des réponses directement dans la vue partagée. Ces commentaires seront visibles directement depuis Revit.

Nous avions consacré un article complet aux "vues partagées", nouveauté de la mise à jour 2021.1 qui jusqu'à présent étaient réservées aux vues 3D
Pour lire notre article sur les vues partagées : cliquer ici

Un module d'export PDF a été intégré

Il va permettre plus facilement de publier les pdf (avec paramétrage du nommage) et d’enregistrer les configurations

Export PDF Revit 2022

Amélioration des révisions

Il est dorénavant possible de créer et de personnaliser plusieurs séquences de numérotation. Ce qui donne beaucoup plus de flexibilités.
Il est également possible de transférer ces séquences personnalisées d'un projet à l'autre (grâce au transfert de normes entre projets)

Revisions Revit 2022

L'ouverture des modèles Cloud depuis le menu fichier

 Nouveautés - l'interoperabilité entre logiciels

Revit 2022 RHINO

La liaison de fichiers RHINO est dorénavant possible

Insérer ► Lier CAO ► Fichiers de type : Fichiers rhino .3dm

Formit Revit 2022 Ray Formation

Amélioration de la l’interopérabilité avec FormIt*

Ceci permet de travailler à la fois dans Revit et dans FormIt (sans perte de paramètres.)
FormIt est le « Sketchup » D’autodesk qui permet de développer facilement des volumes conceptuels. Il est inclus dans la Suite.

Export nomenclatures CSV Revit 2022

Export des nomenclatures au format . CSV

Auparavant elles ne pouvaient être exportées qu'au format . TXT
Pour mémoire pour pouvoir exporter (et surtout réimporter) des données depuis Excel il faut utiliser un plug-in. Pour consulter notre article sur le sujet :cliquer ici

Les fichiers 3DM et SAT importés en tant que forme 3D incluent désormais tous les plans de référence faisant partie de la géométrie d'origine.

Cotez, accrochez et alignez les éléments sur les faces et les plans de référence dans la forme 3D importée. Utilisez cette option pour vous aider à positionner une forme 3D importée dans votre modèle Revit.
Pour en savoir plus sur l'importation des formes 3D : consultez l'aide Autodesk

Les exports DWG et DXF de petits objets à grande échelle offre désormais une meilleure qualité.

Auparavant, lorsqu'une échelle de vue exportée au format DWG, DGN ou DXF était grande (plus de 1:200,1:500 etc…) il pouvait manquer des lignes et des éléments de petit modèle dans le résultat de l’exportation. Ce problème a été résolu.

Nouveautés - Le traitement des données

Le filtrage des champs de paramètres d'une nomenclature

Lors de la création d’une nomenclature, l’onglet Champs dispose d’une nouvelle section Filtre qui va permettre de trouver plus facilement les champs à intégrer.

En déplaçant le curseur sur la liste des champs disponibles, les info-bulles apparaissent et permettent d’identifier les champs rapidement.

A noter : cet outil de filtrage apparaît également dans la boîte de dialogue Paramètres du projet.




Revit 2022 Nomenclature Filtrer les champs

Le filtrage par famille et type dans les nomenclatures et les relevés de matériaux

Cela n’a l’air de rien mais il est enfin possible d’utiliser les valeurs des familles, des types dans les filtres ! (et même les catégories pour les nomenclatures multicatégories)
alléluia!!!

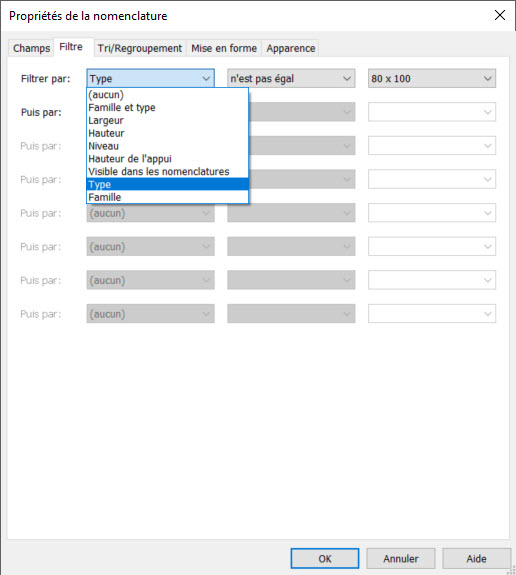

Nomenclature_Filtrepar type et famille Revit 2022

Les paramètres partagés peuvent être intégrés dans les nomenclatures de clé

Les tables de valeurs permettent d’affecter une série de valeurs paramètres grâce à une valeur clé.

Ex : renseigner les propriétés des pièces

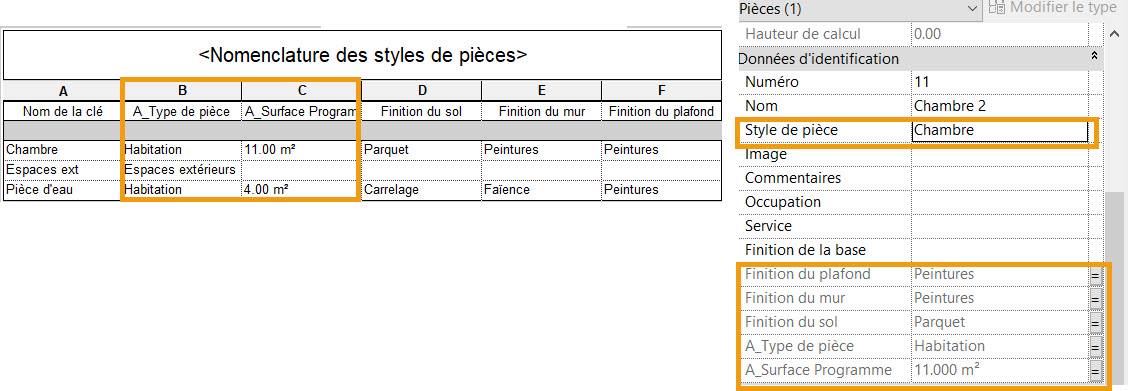

Table de valeur Revit 2022
Pour certaines catégories, Les valeurs des paramètres affectés aux éléments après l’affectation d’une clé sont désormais conservées lorsque la clé est définie sur (aucun).
La dernière valeur attribuée reste inchangée.
Malheureusement pour certaines catégories (telles que les Pièces, les Surfaces, les espaces, les zones, les appareils sanitaires,  les valeurs ne sont pas conservées lorsque la clé est définie sur « Aucun »)

Les nomenclatures longues peuvent désormais être scindées en plusieurs segments et placées sur plusieurs feuilles.

Dans les versions antérieures, tous les segments devaient être placés sur la même feuille.

nomenclatures scindees Revit 2022

Pour les modèles partagés, les sous-projets peuvent être inclus dans les champs des nomenclatures

 Cette mise à jour offre une nouvelle méthode de gestion des sous-projets pour les éléments.

Le paramètre Sous-projet est disponible lors de la création de nomenclatures, de relevés de matériaux, de listes de vues, de listes de feuilles et de cartouches.

Extension de la liste des catégories pour les nomenclatures multicatégories et les relevés de matériaux

Pour voir la liste des catégories et sous-catégories dorénavant incluse : cliquer ici

Nouveautés - Les annotations

Les étiquettes peuvent avoir un repère multiple

On peut donc avoir (enfin) une étiquette qui fait référence à plusieurs objets :

Etiquettes multiples Revit

L'indication de valeurs de paramètres différentes / variables

Lorsque l’on sélectionne (ou étiquette) plusieurs objets, les valeurs de paramètres différentes sont dorénavant indiquées avec <varie>. Auparavant aucune valeur n’était indiquée

valeur parametres variable Revit

Un paramètre 'Angle' est dorénavant disponible pour les étiquettes

Cela va permettre de faire pivoter beaucoup plus librement les étiquettes.

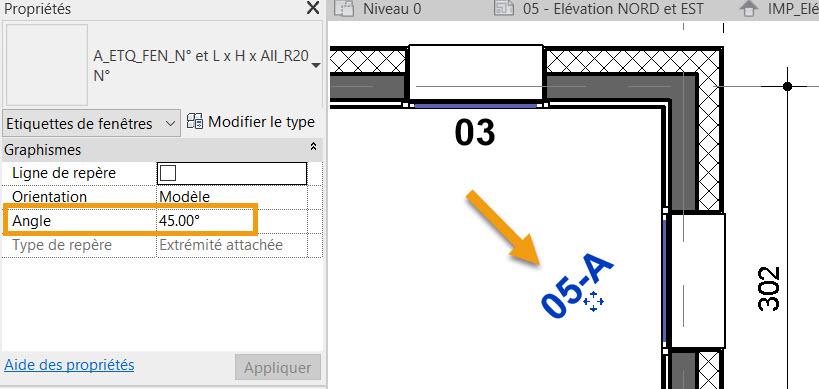

Angle des etiquettes Revit

Préfixe / suffixe disponible pour les styles de cotes

Auparavant on ne pouvait ajouter des suffixes ou des préfixes qu’à chaque occurrence de cote.

Cela va représenter un gain de temps.

Pour l’exemple  :  un style de cote avec comme suffixe « G.O» pour les cotes de gros-oeuvre

Prefixe_suffice type de cote Revit

Il est (enfin !) possible d’apposer des cotes d’inclinaison directement sur les rampes

Il est désormais possible d'étiquer les meneaux de murs-rideaux

Les étiquettes multicatégories ont été intégrées dans la fonction « Tout étiqueter »



Amélioration de l’étiquetage des modèles liés :

Les étiquettes du modèle hôte mémorisent les hôtes provenant d’un modèle lié et sont automatiquement hébergées de nouveau.

Les étiquettes d’un modèle hôte attachées aux éléments d’un modèle lié mémorisent désormais l’ID de l’élément dans le lien. Si un lien est déchargé ou obsolète, l’étiquette est orpheline. Lors du rechargement du dernier lien, les étiquettes sont automatiquement réhébergées sur l’élément lorsqu’il est disponible.

L’affichage des annotations dans les familles imbriquées

Lorsqu'une famille avec une annotation générique imbriquée est chargée dans un projet et placée sur une surface verticale, l'annotation s'affiche dans les vues de plan d'étage.

Grâce à cette amélioration, le symbole d'annotation s'affiche si le paramètre Famille partagée de la famille enfant est défini sur Oui.


La liste des catégories de familles d’étiquettes ayant le paramètre « Conserver l’orientation » des annotations s’allongent

Les nouvelles catégories d'étiquettes pour lesquelles "Conserver l'orientation est diepsonible sont :

  • Panneaux électriques
  • Modèle générique
  • Luminaires
  • Equipement mécanique
  • Appareils sanitaires
  • Equipement spécialisé
Panneaux électriques
Modèle générique
Luminaires
Équipement mécanique
Appareils sanitaires
Équipement spécialisé

Nouveautés - Le graphisme

Les paramètres Phase de Création et Phase de démolition sont disponibles pour les FILTRES


Ceci va apporter une très grande souplesse de gestion par rapport aux filtres de phases et permettre notamment de montrer les phases futures dans les vues et de mieux gérer les projets à phases multiples.

Filtres phases Revit

Sélection de plusieurs filtres

Dans l’onglet Filtre de VV, il est possible de sélectionner plusieurs lignes et d’en changer les modification de graphisme en une seule fois

Les vues de détail pourront être conservées lorsque la vue parent est supprimée

Lorsqu’une vue de détail est placée, la vue parent est définie comme vue dans laquelle le repère est placé.
Il suffit de modifier cette valeur pour la définir sur <aucun> pour créer une vue de détail indépendante.
Les vues de détail indépendantes sont conservées lorsque la vue parent est supprimée. Lorsqu’une vue parent est supprimée, vous êtes invité à indiquer si vous souhaitez rendre les vues de détail indépendantes.

Vue parente pour detail Revit

Les autres nouveautés

77 nouveaux noeuds DYNAMO

Pour voir les Nouveautés de Dynamo for Revit 2.10 : cliquer ici

Nouveautés de Revit Structure

- Nombre d'entre elles concernent les armatures

- Les rapports de charges

- L'association des connexions acier aux tailles de profil

- Paramètres de projet disponibles pour l'attribtion des noms de circuits

Nouveautés Revit MEP

- L'ombrage automatique des nomenclatures de tableaux (electriques)

- Point de consigne pour l'analyse des systèmes CVC à l'aide des valeurs ASHRAE (suivant la norme ASHRAE 90.1.)

- L'utilisation de pièces ou d'espaces pour l'ananlyse des systèmes (les workflows dédiés à l'exportation au format gbXML ont été consolidés dans une nouvelle boîte de dialogue. Pour info notre fiche didactique "Revit MEP - calcul des charges de chauffage et de refroidissement" sera bientôt mise à jour pour nos membres y ayant accès Chemin par défaut des rapports sur l’énergie

- Plusieurs workflows de fabrication MEP ont été améliorés

Conclusion

Un millésime 2022 très riche de nouveautés !

Aucun commentaire

Découvrez nos autres articles !

Réseaux sociaux

 linkedIn black  youtube blackx insta black
Sauvegarder
Choix utilisateur pour les Cookies
Nous utilisons des cookies afin de vous proposer les meilleurs services possibles. Si vous déclinez l'utilisation de ces cookies, le site web pourrait ne pas fonctionner correctement.
Tout accepter
Tout décliner
Analytics
Outils utilisés pour analyser les données de navigation et mesurer l'efficacité du site internet afin de comprendre son fonctionnement.
Google Analytics
Accepter
Décliner
Unknown
Unknown
Accepter
Décliner
Marketing
Ensemble de techniques ayant pour objet la stratégie commerciale et notamment l'étude de marché.
Google
Accepter
Décliner
